Лабораторне джерело живлення Lab TFT 15V/30A, лічильник ампер-годин

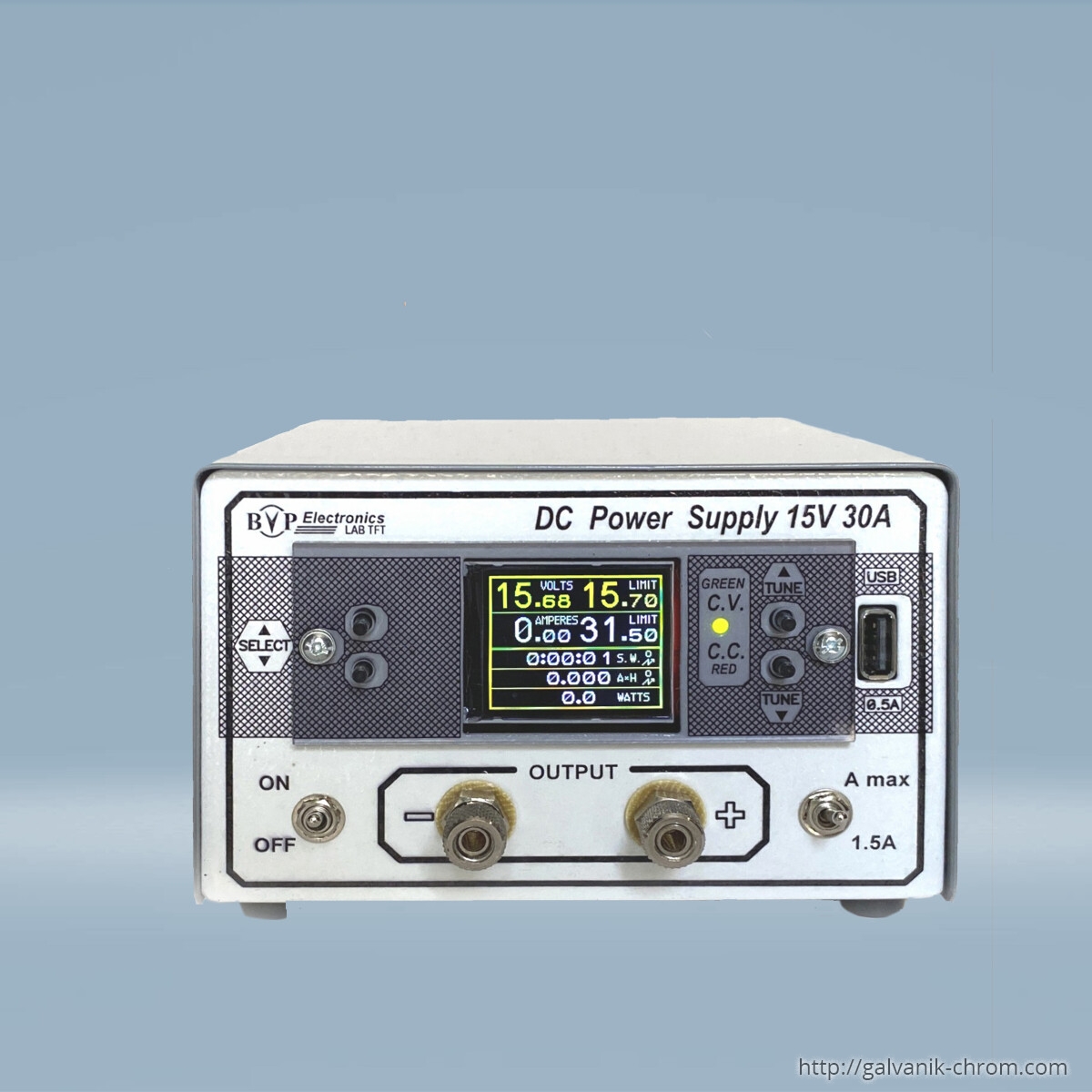

Блок Живлення Lab TFT 15V 30A - це імпульсний перетворювач напруги 220 В, 50 Гц, у постійну регульовану напругу до 15 В і регульованим струмом до 30 А. Цей блок виготовлено на основі Lab Mini. Оснащений TFT-дисплеєм, який дає змогу виконувати моніторинг усіх показників блока живлення (ліміт струму та напруги, вихідне значення струму та напруги, значення таймера та лічильника, що протікає). Блок живлення застосовується в різних сферах, де необхідне низьковольтне живлення постійним струмом, зокрема й для живлення гальванічних ванн, також у стилогальваніці та трибогальваніці (використання гальваноолівця або щупа з тампоном для локального нанесення покриття).
Блоки живлення серії Lab TFT:
Блок Живлення Lab TFT 15V 15A
Робота з джерелом живлення
1) Джерело живлення забезпечує один із таких режимів роботи:
- режим стабілізації напруги «Constant Voltage» (C.V.);
- режим стабілізації струму «Constant Current» (C.C.).
2) Робота джерела здійснюється таким чином:
- якщо передбачається робота в режимі стабілізації напруги, то встановлюється величина струму «А limit», перевищення якої під час роботи не повинно бути, а напруга є основним параметром управління;
- якщо передбачається робота в режимі стабілізації струму, то встановлюється величина напруги, перевищення якої під час роботи не повинно бути; при цьому величина струму «А limit» є основним параметром управління.
3) Для отримання гарантованих вихідних параметрів джерела на віддаленому навантаженні необхідні з'єднувальні дроти такого перерізу, щоб струм навантаження, що протікає по них, створював падіння напруги не більше ніж 0.5 В.
Робочі умови експлуатації:
- напруга живлення мережі: 220 ± 22В, 50 Гц;
- температура навколишнього середовища: від +5 до +40°С;
- відносна вологість повітря: не більше 90% за температури +25°С;
- атмосферний тиск: 84 - 106.7 кПа.

 Технічні характеристики:
Живильна вхідна напруга: від 200 до 260 В, 50 Гц
Максимальна вихідна потужність: 495 Вт
Максимальна споживана потужність (при живленні 230 В): 580 Вт
ККД: не менше 85 %
Керування: 4 кнопки і 2 тумблера
Вихідна регульована напруга: від 0.5 до 15.7 В
Вихідний регульований струм: від 0.015 до 31.5 А
Індикація вихідних параметрів: кольоровий TFT-дисплей з діагоналлю 1.8 дюйма
Діапазон часу таймера: від 1 секунди до 1000 годин
Діапазон дозатора або лічильника ампер-годин: від 0. 001 до 10000 А*годин
Одиниця виміру універсального лічильника: ампер-години; ампер-хвилини; ват-години; поточна вихідна потужність
Програмований режим закінчення роботи таймера або лічильника-дозатора при досягненні нуля:
- продовження протікання вихідного заданого струму;
- зниження вихідного струму до 10% від заданого ліміту струму;
- вимкнення вихідного струму;
Звукове сповіщення може бути вимкнено через меню блока.
Пам'ять користувацьких налаштувань: 9 значень лімітів напруги і струму
Перемикання з режиму стабілізації напруги в струм і назад залежно від параметра навантаження: автоматичне
Індикація режимів робіт:
- режим стабілізації напруги
- індикатор зеленого кольору, стабілізації струму - червоного
Діапазон робочих температур: від +5°C до +40°C
Габаритні розміри, Ш х В х Г: 155 х 105 х 195 мм
Маса джерела живлення: 1.7 кг
